IMAGINATION3 HE GehÃ¤usebau

Verfasst am: Mo Apr 02, 2007 10:56 am IMAGINATION3 HE GehÃ¤usebau

hi,
ich hab keine passende fertige Zeichnung, da das Boxendesign nicht "offiziell" von mir stammt. Der GÃ¼nter hat nur gekritzelte Zeichnungen, denn wir kÃ¶nnen die Box nicht mal eben so in 3D und Computer zeichnen.
Wenn jmd das machen will (AUTOCAD oder sowas in der Art) bitte hier reinstellen.

Es ist bei GÃ¼nters bauweise NUR mÃ¶glich, mit Multiplex zu arbeiten, denn die Kantenproblematik auf der Front wird dadurch zum Vorteil, weil er den Schichtaufbau sehen will.

ich setz die wichtigsten Daten hier ins Forum und dann mÃ¼sst ihr euch drum kÃ¼mmern, eine fÃ¼r Schreiner akzeptable Zeichnung zu erstellen.
Ich kann nicht mal eben AutoCad lernen. Das muss einer vom Forum organisieren.

Hier zuerst das Unterteil (BassgehÃ¤use)
IMAGINATION 3 HE Hesse Version
AussenmaÃŸe 800mm hoch 400mm breit und 550mm tief.
24mm Birke-Multiplex AA (oder 25mm MDF) Frontplatte aufgedoppelt,
rundumlaufend (ausser Unterkante) 45Â° Fase bei beiden Frontplatten.
Ich gehe davon aus, dass man die 2Frontplatten bis zur Unterkante zieht, und unten auf die 45Â° Fase verzichtet.

das Innentrennbrett halbiert das GehÃ¤use Volumen.
Bei MDF mit Lackierung ist es ratsam die Fase
mit zusÃ¤tzlich eingesetzter (auf Gehrung) gearbeiteter Kante zu arbeiten.
Mit MDF muss man folgende Variante einsetzen:
http://www.audiovideoforum.de/album_pic.php?pic_id=86
http://www.audiovideoforum.de/album_pic.php?pic_id=85

Verfasst am: Mo Apr 02, 2007 12:24 pm (Kein Titel)

Hier eine PDF Zeichnung im 1:1 Format fÃ¼r ein 25mm MDF Aufbau (Furnier oder Lackiert)

http://www.audiovideoforum.de/userpix/IMAG3HE_Bass.pdf

bitte Korrekturen, Fragen, Kritik hier anhÃ¤ngen. Evtl. sind da noch Fehler drin.

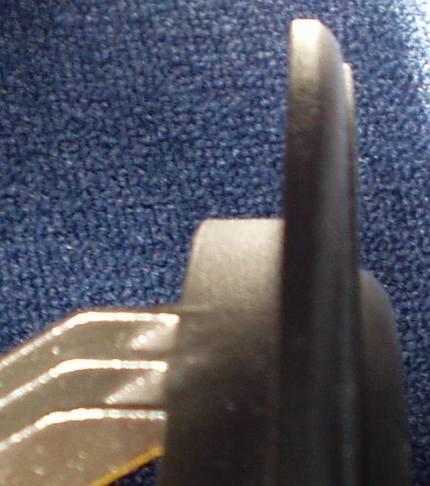

Hier der abgerundete Korbrand, deshalb ist die EinfrÃ¤sung mit ca 5mm ein guter Kompromiss:
http://www.audiovideoforum.de/userpix/K11Korbrand.jpg

Verfasst am: Mo Apr 02, 2007 1:28 pm (Kein Titel)

Und was ist mit dem Oberteil?

Verfasst am: Mo Apr 02, 2007 1:30 pm (Kein Titel)

in Arbeit,
ich muss erst eine endgÃ¼ltige LÃ¶sung fÃ¼r die versetzten BMT und den HT finden, auf MDF Basis.

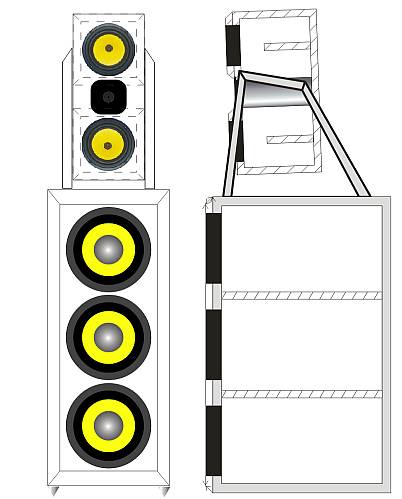

ich adde mal hier die Variante mit 3 BÃ¤ssen und 1m hohem Bassteil.
Diese Extended Version wird von HiFiLaie hier im Forum realisiert.
Diese Version wÃ¼rde 1700Euro (Bausatz/Paar) kosten.

Verfasst am: Mo Apr 02, 2007 2:57 pm (Kein Titel)

Hallo Manfred,

den HT habe ich noch nicht als 3D-Modell. Wie dick ist das Material der TrÃ¤gerplatte, wie lang ist denn die SeitenlÃ¤nge und wie groÃŸ ist der Radius der Ecke? Wenn ich Zeit finde, mache ich das die Woche Ã¼ber in Rhino. Falls jemand anderes sich daran versuchen will: Bitte hier kurz schreiben, dann spare ich mir die MÃ¼he.

GrÃ¼ÃŸe,
Oliver

Verfasst am: Mo Apr 02, 2007 5:43 pm (Kein Titel)

wir brauchen zuerst 2D (1:1 100% akkurat) als Grundlage
den HT als 3D Modell hab ich schonmal gemacht.
hierdrin findest du die MaÃŸe fÃ¼r den T120 HT und 136mm und 178 BMT
http://audiovideoforum.de/userpix/focal_koerbe.zip

Verfasst am: Mo Apr 02, 2007 7:16 pm (Kein Titel)

Hallo Manfred,

in der HE verbaut ist der 120er, richtig?

GrÃ¼ÃŸe,
Oliver, der nur 3D kann - 2D ist dann nur ein Aufriss

Verfasst am: Mo Apr 02, 2007 8:04 pm (Kein Titel)

Hallo M
Erste Korrektur.
Die 10cm breite Fase ist bei 45Â° und zwei mal 24mm dicken Platten nur ca. 6,8cm
breit.
Gruss Gunar

Verfasst am: Di Apr 03, 2007 9:46 am (Kein Titel)

korrigiert, danke.
ich bin von der 2x 25mm MaterialstÃ¤rke auf beiden Seiten ausgegangen, bei Draufsicht fehlt der endgÃ¼ltigen Front 2x 5 cm.
Die Fase ansich hat dann eine Tiefe/Breite von 7,07cm.

Verfasst am: Mi Apr 04, 2007 10:01 am (Kein Titel)

Hallo M,
habe einmal quick & dirty die beiden Imag3 modelliert.
GehÃ¤use sind derzeit "aus dem vollen gehauen", sprich: keine Bretter, deshalb auch noch keine BR-Rohre und Versteifungen. Ist dann aber auch kein groÃŸer Aufwand mehr.
FÃ¼r das Oberteil habe ich die I2 hergenommen und 2,5cm dicke Vorbauten fÃ¼r die TMT erstellt. WÃ¤re schÃ¶n, wenn mir jemand mal die "Halterungen" fÃ¼r das Oberteil ausmessen wÃ¼rde und die Stellen, an denen BefestigungslÃ¶cher sein sollen. oder man macht eine Schiene rein...

http://www.audiovideoforum.de/album_pic.php?pic_id=90
http://www.audiovideoforum.de/album_pic.php?pic_id=91
http://www.audiovideoforum.de/album_pic.php?pic_id=92
http://www.audiovideoforum.de/album_pic.php?pic_id=93
http://www.audiovideoforum.de/album_pic.php?pic_id=94

GrÃ¼ÃŸe,
Oliver

Verfasst am: Mi Apr 04, 2007 10:08 am (Kein Titel)

danke,schÃ¶n gemacht. welches Format brauchst du denn zum importieren, ich hab den HT in verschiedenen Formaten.

Verfasst am: Mi Apr 04, 2007 10:34 am (Kein Titel)

Hi M,
wenn Du genau hinsiehst fÃ¤llt auf, dass ich den HT schon habe.
http://www.audiovideoforum.de/album_pic.php?pic_id=95
War ein Aufwand von 5 min. Was ich brauche sind die Seitenwangen fÃ¼r das Oberteil.

GrÃ¼ÃŸe,
Oliver

Verfasst am: Mi Apr 04, 2007 7:46 pm (Kein Titel)

Hallo Oliver
Ich weis zwar nicht ob es wichtig ist.
Der Abstand vom oberen MT-HT GehÃ¤use zum SUB ist nicht 55mm sondern 10 bis 15mm.
Deine Wangen sind zu lang.
Korrektur: oben sind sie zu kurz, also lassen wir das obere GehÃ¤use um den Betrag herunter, und es passt wieder.
Der Drehpunkt vom MT-HT GehÃ¤use ist mittig.
Gruss Gunar

Verfasst am: Do Apr 05, 2007 7:12 am (Kein Titel)

Hallo allesamt,

handelt es sich also "nur" um einen Drehpunkt, keine Schiene?
Wo sind die weiteren Punkte zum fixieren gedacht?

Verfasst am: Do Apr 05, 2007 12:04 pm (Kein Titel)

hier die Zeichnung der Seitenteile

Verfasst am: Do Apr 05, 2007 1:27 pm (Kein Titel)

Hi M,

die Notiz oben drÃ¼ber: Was sind bei Dir die Flansche?
Os sind BohrlÃ¶cher, welche Durchmesser?
Ist es ansonsten das I2-Kompakt-GehÃ¤use?

GrÃ¼ÃŸe,
Oliver

Verfasst am: Do Apr 05, 2007 3:40 pm (Kein Titel)

das stammt vom GÃ¼nter, wir stellen aber auf 2x25mm (oder 1x50mm) MDF um, da wohl kaum einer Multiplex einsetzen wird. Er nennt die Seitenhalter wohl Flansche...
Es sind nicht die I2 GehÃ¤use... GEDULD, das kommt alles noch.

Verfasst am: Do Apr 05, 2007 3:42 pm (Kein Titel)

btw ich schreibe Fase und nicht Phase wink

Verfasst am: Do Apr 05, 2007 4:50 pm (Kein Titel)

Hallo Oliver
Was ich sagen wollte ist,
Du bist mit dem MT-HT GehÃ¤use zwischen den Flanschen (Wangen) zu hoch.
Zwischen SubgehÃ¤use und und MT-GehÃ¤use ist nur ein Abstand von 10 bis 15mm.

Und schiebe das GehÃ¤use des MT-HT, etwas nach vorne, bis der MT Ã¼ber den Anfang der Fase vom Sub steht.

Eine akustische Phasenkorrektur brauchen wir hier nicht, da wir da wir sehr tief im Subbereich Ã¼bernehmen.(Ich hoffe, das meine Aussage korrekt ist)
Gruss Gunar

PS:
Oliver, haste echt toll gemacht top

Verfasst am: Do Mai 10, 2007 11:53 am (Kein Titel)

Ich habe mal eine Frage zu den Fasen:

Haben die auch klanglich Auswirkungen oder sind sie nur der Optik halber?

Viel Erfolg weiterhin!

Jonas

Verfasst am: Do Mai 10, 2007 6:06 pm (Kein Titel)

die haben eine Auswirkung, je nach Frequenz und Abstrahlverhalten des Treibers.
