Design IDEE ULTIMATE SOLUTION ??

Verfasst am: Mi Sep 03, 2008 6:53 am Design IDEE ULTIMATE SOLUTION ??

Guten Morgen Freunde

Ich lasse gerade FÃ¼r ne Ultimate Solution GehÃ¤use in Hochglanz Schwarz bauen.

Ich brÃ¤uchte noch ein paar IDEEN fÃ¼r einen schÃ¶nen STÃ„NDER !!!!!

Edelstahl oder Ã¤hnliches ...gerne auch mit Skizze

Viele GrÃ¼sse vom EPIZENTRUM

DER SOUND mÃ¶ge mit euch sein...

Verfasst am: Mi Sep 03, 2008 9:07 am (Kein Titel)

Hi Bone,
ich finde den Granitsockel von Bergsteiger sehr schÃ¶n und den LS auch angemessen.

Verfasst am: Mi Sep 03, 2008 9:24 am (Kein Titel)

ja schon aber es darf schon ein bisschen Stylischer sein.......siehe meine 1. Ultimate !! ...mit EDELSTAHL

Verfasst am: Mi Sep 03, 2008 10:14 am (Kein Titel)

Wie wÃ¤re es denn damit, die StÃ¤nder nicht an den Seiten sondern eine Halterung an der RÃ¼ckseite der GehÃ¤use.
Das Ganze dann geschwungen (konvex nach vorne), damit es leichter stabilisiert werden kann.

......x
........x
..........x
............x
............x
..........x
........x.x
......xxxx

Die x wÃ¤ren dann der StÃ¤nder von der Seite aus gesehen.

Verfasst am: Mi Sep 03, 2008 10:32 am (Kein Titel)

genau da sind wir gerade drann !!!

nix von der Seite.....gebogenes Stahlteil .....eingesÃ¤gt ..gebogen..verschweisst...mit einem stabilen Standfuss aus 200mm T TrÃ¤ger!

mal sehen wird ein Test

vielleicht kann Krabbe was tolles DESIGNEN !!!!!!!!!

Verfasst am: Mi Sep 03, 2008 10:37 am (Kein Titel)

Das hÃ¶rt sich mal klasse an.
Stell bitte mal Bilder von dem Rohprodukt ein, wenn es soweit ist.

Das interessiert mich sehr!

Verfasst am: Mi Sep 03, 2008 11:13 am (Kein Titel)

man kann Cinema 4 D 10.5 ( C4D ) kostenlos testen,
ladet euch bei Maxon.de die Demo runter.

dazu kann ich euch meine fertigen Dateien geben, zum rumspielen...
das wesentliche hat man in 3-4 Stunden drauf, es gibt Tutorial Videos....

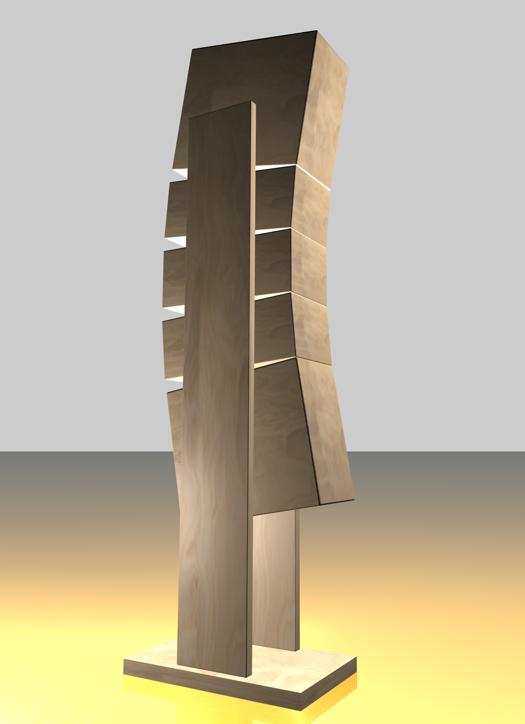

so sieht das zB aktuell aus:

Verfasst am: Mi Sep 03, 2008 12:09 pm (Kein Titel)

Da hab ich leider 2 linke HÃ¤nde !!

Aber es darf auch etwas Krasser aussehen !!!!!!!!!!!!!!

Brav kann jeder ...heheh

Ich bin fÃ¼r ne FETTE KONSTRUTION immer zu haben !!

Verfasst am: Do Sep 04, 2008 9:43 am (Kein Titel)

hat keiner ne Idee ?

Verfasst am: Do Sep 04, 2008 12:45 pm (Kein Titel)

Naja.. Ist schwer was fetteres als deine bisherige Konstruktion zu finden. wink

Alles dickere wÃ¼rde einfach nicht aussehen.
Ich persÃ¶nlich finde zu einer hochglanz schwarzen Box passt ein filigraner StÃ¤nder.
Vielleicht 2 dÃ¼nne SÃ¤ulen pro Seite ebenso in hochglanzschwarz.
WÃ¼rde extrem gut kommen, wenn man die beiden MitteltongehÃ¤use in hochglanz weiÃŸ lackieren wÃ¼rde. Moderner gehts nicht.

Verfasst am: Do Sep 04, 2008 2:30 pm Re: Design IDEE ULTIMATE SOLUTION ??

Verfasst am: Do Sep 04, 2008 4:32 pm (Kein Titel)

Verfasst am: Do Sep 04, 2008 4:51 pm (Kein Titel)

ich als anfÃ¤nger wÃ¼rde auch mal was vorschlagen:

eine box komplett in GFK, also gehÃ¤useform rundlich,
entweder jeder einzelne treiber sein eigenes gehÃ¤use Ã¼bereinander "gestapelt" und doch wieder mit gfk abgerundet zu einer..
(weiss nicht ob mans versteht)nach hinten in tropfen-form spitz zulaufend..

denke wenn man sowas schaft kann man sich "lautsprechergott" nennen wink

denke eine komplett in gfk, dann entweder lackiert in schw.hochglanz oder sogar mit carbon matten die Ã¤uÃŸerste schicht und dann mit klarlack lackiert,
ich hab mal eine gesehen(fragt mich nicht was das fÃ¼r eine war)
aber war fÃ¼r mich der absolute Ã¼berhammer(preis war glaub 25.000€)

nur mal ne idee von mir...

MfG
Sebastian

**Stammgast** Anmeldungsdatum: 13.01.2007 Beiträge: 147

http://cgi.ebay.de/myro-Heavens-Gate-High-End-Audionet-MAX_W0QQitemZ290086385133QQihZ019QQcategoryZ75778QQtcZphotoQQcmdZViewItem

kommt gut.

Verfasst am: Do Sep 04, 2008 7:28 pm (Kein Titel)

Hallo baket
Jetzt werden wir immer mehr Off Topic.

Das Ding ist 2,8 Meter groÃŸ.

Hast Du sie gehÃ¶rt und kann sie die I2 auch wirklich schlagen tongue

Wahrscheinlich im Preis.

Gruss Gunar

**Stammgast** Anmeldungsdatum: 13.01.2007 Beiträge: 147

gunar,
es geht um" Design IDEE ULTIMATE SOLUTION "
beste grÃ¼ÃŸe
tim

Verfasst am: Fr Sep 05, 2008 7:46 am (Kein Titel)

Eigentlich,
nur um die StÃ¤nder der ULTIMATE SOLUTION .

Gruss Gunar

Verfasst am: Fr Sep 05, 2008 8:44 am (Kein Titel)

Stimmt ...aber die in Ebay kostet ja nur 56 000 Euro ...hohoho

Verfasst am: Fr Sep 05, 2008 12:28 pm (Kein Titel)

Moin auch,

Ich versuch mal meine Idee fÃ¼r die Seitenwangen Deiner Ultimate und den Auf- und Zusammenbau zu erklÃ¤ren. Inspiriert durch unser GesprÃ¤ch und Deine Skizze mit dem Schriftzug, habe ich mal weiter "gesponnen". Als Grundidee soll hier die US Simulation von Manfred vom 03.09. (weiter oben) herhalten, allerdings sollte der Kopf der Seitenwange die gleiche SchrÃ¤ge aufweisen wie die obere Kiste.

Viele von uns, wenn nicht sogar alle, wÃ¼nschen sich, dem schÃ¶nen Klang auch ein schÃ¶nes "Zuhause" zu geben, was aber nicht selten an unseren meist bescheidenen technischen MÃ¶glichkeiten scheitert. Wer hat schon CNC Maschinen zu Hause? Mein Ansatz war es also, den 5 KlangkÃ¶rpern der US einen ordentlichen Halt zu geben, der sich erstens sehen lassen kann und der zweitens relativ einfach herzustellen ist. Also hÃ¶chstens ein wenig kleben, bohren, schrauben etc.. Was leider nicht heiÃŸt, daÃŸ es kostengÃ¼nstig wird.

Seitenwangen aus Holz, Stahl, vielleicht auch aus Stein fÃ¼r die US gibt es schon, warum also nicht einmal einen Materialmix ausprobieren und endlich mal Manfreds prÃ¤feriertes Hochglanz-Plexi zum Einsatz kommen lassen?

Da Ralf die GehÃ¤use in Schwarz Hochglanz herstellen lÃ¤ÃŸt und das BÃ¤ndchen eine silberfarbene Metallfront hat, greife ich dies auch fÃ¼r die Seiten auf. FÃ¼r die Befestigung die einzelnen 5 Kisten muÃŸ ein stabiles Material her, hier wÃ¤hle ich ein Aluminium in Bohr- und DrehqualitÃ¤t (Al CU MG PB) Die Kisten sollen einfach zu montieren sein. Als Designgag soll die Seitenwange den Name des MusikgerÃ¤tes tragen, also Ultimate Solution. (Jockel, haste auch mit Bone telefoniert?) Dieser Schriftzug soll bei meiner Idee "hinterleuchtet" sein. Zur einfachen Montage des Ganzen wird ein C-Profil aus Alu alles miteinander "verklemmen". Das gesamte Konstrukt soll solide stehen und bekommt einen Granitsockel ca. 12 cm dick.

Die verwendeten Metallteile kÃ¶nnen beim Halbzeug-Handel im Zuschnitt erworben werden. Die Plexiglas Platte beim KunststoffhÃ¤ndler. Diese HÃ¤ndler arbeiten oft mit Werbefirmen zusammen und mÃ¼ssen fÃ¼r diese auch SchriftzÃ¼ge ausfrÃ¤sen. FÃ¼r Solingen und Umgebung ist Plexiglas Felder eine MÃ¶glichkeit, denn die kÃ¶nnen so etwas. In DÃ¼sseldorf gibt es die Firma Metall Josten, die liefern Halbzeuge und wie ich gerade erfahren habe, kÃ¶nnen die sogar eloxieren in verschiedenen Farben.

Der "SteinbeiÃŸer" der den Granit herbeischafft, muÃŸ oben in der FlÃ¤che 2 parallele Schlitze einfrÃ¤sen in der Dicke und Breite des Aluminiums plus "Klebespalt", also 2-4 Zehntel dicker. Die Tiefe sollte wenigstens 60mm sein. Merke: nicht die Dicke des Klebers bringt Halt!!! Hier werden die tragenden Seitenteile eingeklebt. Der Abstand dieser FrÃ¤sungen ergibt sich aus der "Kistenbreite" plus 2x Moosgummi, welches zum Schutz der Kisten und zur Entkopplung innen auf das Alu geklebt wird. FÃ¼r die Beleuchtung muÃŸ ein Beleuchtungsschlauch so'n Partyding halt (gibt's bei den Discountern billig zu Weihnachten) her.

Auf die BohrlÃ¶cher in den Seitenteilen zur Befestigung der KlangkÃ¶rper gehe ich hier nicht ein, da diese von den Kisten abhÃ¤ngig sind. Nur so viel, es sollen LÃ¶cher mit Senkung sein, um den Kopf der Senkkopfschrauben "verschwinden zu lassen.

Skizzen:

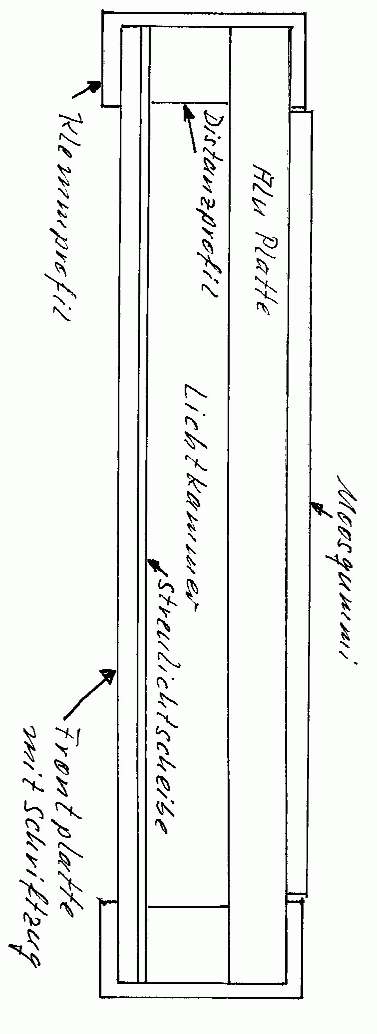

Versuch einer rÃ¤umlichen Darstellun+ die Draufsicht:

http://www.audiovideoforum.de/userpix/090500021.gif http://www.audiovideoforum.de/userpix/090500022.gif

Die SÃ¤geliste:

2x Alu Platte 1660 x 250 x 15

4x Alu Distanzprofil 20 x 20 x 1600

4x Alu "C" Klemmprofil 25 x 50 x25 x 4 x 1600

2x Moosgummi 1600 x 205 x 5

1x Acryl Platte 1600 x 250 x 5 Schwarz mit Schriftzug "Ultimate Solution"

1x Acryl Platte 1600 x 250 x 2 WeiÃŸ als "Streuscheibe"

2x Leuchtschlauch mit blauen LEDs ca. 3 Meter

Alternativ geht natÃ¼rlich auch eine Streuscheibe in Blau mit "weiÃŸem Leuchtschlauch"

Der Aufbau:

Wenn die Seitenteile in den Sockel geklebt sind, wird nach dem AushÃ¤rten des Klebers das Moosgummi mit noch vorhandener Schutzfolie gegen die Seitenwand gehalten und die BefestigungslÃ¶cher werden angezeichnet. Dann werden die LÃ¶cher mittels Lochpfeife ausgestanzt und aufgeklebt. Hierauf folgt die Befestigungsorgie der 5 KlangkÃ¶rper. Die quadratischen Distanzprofile (15x15) werden mittels doppelseitigem Klebeband an der Kante der groÃŸen Alu Platte aufgeklebt. Dann wird der Beleuchtungsschlauch "eingehangen" hinter den beiden SchraubenkÃ¶pfen oben in der Aluplatte und unten durch die Aluplatte wieder raus. Die "Streuscheibe" und die Plexischeibe mit dem Schriftzug werden eingelegt/vorgelegt und das Alu C-Profil mit sanfter Gewalt von der Seite her aufgeschoben. Sollte das Profil zu "leicht" sitzen, kann man die Klemmwirkung erhÃ¶hen durch Beilage eines dÃ¼nnen Pappsteifens im Profil selbst oder unter den Plexiplatten, Selbstklebestreifen im Bereich der dicken Aluplatte wÃ¼rden natÃ¼rlich auch gehen. Zum SchluÃŸ wird das Lochblech oben auf die Beleuchtungskammer geklebt um StauwÃ¤rme zu vermeiden. Wer sich die MÃ¼he machen mÃ¶chte, kann ja auch das Klemmprofil als AbschluÃŸ oben verarbeiten, nur dann muÃŸ man auf Gehrung arbeiten und darf die LÃ¶cher fÃ¼r die EntlÃ¼ftung der Lichtkammer nicht vergessen!

Auf diese Weise ist keinerlei Bohrung, oder andersartige Befestigung der Kisten von AuÃŸen zu sehen.

GruÃŸ
Peter

Verfasst am: Fr Sep 05, 2008 12:29 pm (Kein Titel)

Hey.

Gab es nichtmal einen Hersteller, der sein LS-Design freundlich ausgedrÃ¼ckt "zufÃ¤llig an die US angelehnt hat"? Ein Link muss hier irgendwo im Forum rumschwirren.
Die Seitenwangen aus Glas in dieser LÃ¶suing finde ich optisch echt die beste Umsetzung. Die Anfertigung beim Glaser wird aber bestimmt nicht billig.

Verfasst am: Fr Sep 05, 2008 1:00 pm (Kein Titel)

ich denke das war Plexiglas, und in Anbetracht des Preises der Boxen ca 25kâ‚¬/Paar?
kann man nicht aufwÃ¤ndiger ans Design ran...klar wird die schnÃ¶de Seitenwand LÃ¶sung genommen.

ihr kÃ¶nnt schon mehr Designaufwand treiben, ein US kÃ¶nnte prinzipiell bis zu 10000Euro an Material kosten (denkt noch an die 2x 15" Subwoofer) die Treiber liegen zur Zeit bei gut 5500Euro , also wÃ¤ren 4500 fÃ¼r die GehÃ¤usekonstruktion Ã¼brig... 2 SubgehÃ¤use+ 10 kleine Kisten in seidenmatt lackiert liegen bei ca 2500E wÃ¤ren 2000 fÃ¼r die StÃ¤nderkonstruktion zu veranschlagen.

Verfasst am: Fr Sep 05, 2008 5:01 pm (Kein Titel)

Da ich zur Zeit leider (immer noch) wenig, bis gar keine Zeit habe mir ausserhalb der Arbeit noch den Kopf zu zerbrechen, werfe ich mal eine Idee in den Raum:

Wir wÃ¤rs wenn man die einzelnen GehÃ¤use (evtl. beweglich) an Stahlseilen befestigt, welche entweder zwischen Raumdecke und Boden gespannt werden oder von einem "StÃ¤nder" eingefasst werden.
WÃ¤r mal was anderes. wink

Klar, die Seile mÃ¼ssten _wirklich_ straff gespannt werden um mÃ¶glichst wenig Energie durch Vibration/Bewegung der GehÃ¤use zu verlieren - dafÃ¼r kÃ¶nnte man die einzelnen GehÃ¤use echt ordentlich entkoppeln.

biggrin

..vielleicht nur Spinnerei, vielleicht auch echt geil.

GrÃ¼ÃŸe
Mike

Verfasst am: Sa Sep 06, 2008 3:53 pm (Kein Titel)

Verfasst am: Sa Sep 06, 2008 4:42 pm (Kein Titel)

Andreas lass ruhig, die waren hÃ¤sslich. biggrin

Verfasst am: Sa Sep 06, 2008 5:30 pm (Kein Titel)

Verfasst am: Sa Sep 06, 2008 6:24 pm (Kein Titel)

@Dresi: Meinst du die Sonics Passion?

Verfasst am: So Sep 07, 2008 12:23 pm (Kein Titel)

Verfasst am: So Sep 07, 2008 1:00 pm (Kein Titel)

Hier mal ein Bild .Sonics Passion.

Verfasst am: So Sep 07, 2008 1:12 pm (Kein Titel)

Hier mehr:

http://www.sonicsonline.de/produkte_popup.php?id=13

.... einfach nach unten scrollen.

Ich denke die etwas andere GehÃ¤useform der US schmeichelt dem Design mit seinen Proportionen auf alle FÃ¤lle sogar noch ein bischen mehr.

Verfasst am: So Sep 07, 2008 4:04 pm (Kein Titel)

Die Wangen aus Glas wÃ¤re edler ..................
