Bau IMAGINATION Model 4

Verfasst am: Mo Okt 06, 2008 11:13 am (Kein Titel)

Hallo Markus

Verfasst am: Mi Okt 08, 2008 11:04 pm (Kein Titel)

Ich mÃ¶chte an dieser Stelle nur etwas zur Verwendung von Silicon als Dichtungsmasse loswerden.
Es gibt diese Silicondichtmasse in verschiedener Form.
Einmal werden diese auf EssigsÃ¤urebasis oder auf Wasserbasis angeboten.
Die Essig vernetzende Variante ist sofort am stechenden Geruch zu erkennen. Dieses Silicon wÃ¼rde ich nicht verwenden, da die EssigsÃ¶uredÃ¤mpfe recht korrosiv wirken. Das empfindlichste Teil des Lautsprechers ist sicherlich die Schwingspule, die in einem schmalen Luftspalt frei beweglich bleiben muÃŸ. Je nach Material, kann die Schwingspule heftiger Korrosion ausgesetzt sein.

Wer es nicht glaubt, der sollte doch mal etwas von diesem Essigvernetzendem Silicon in einen BehÃ¤lter oder Glas oder TÃ¼te spritzen und ein paar NÃ¤gel, Schrauben o.Ã¤. aus verschiedenem Material dazulegen.

Nach 1 Woche mal nachsehen was daraus geworden ist.
Weiterhin muÃŸ man dann noch bedenken, daÃŸ das Zeug mehrere Wochen lang braucht, bis die EssigsÃ¤ure voll ausvulkanisiert ist. Und so lange, diffundiert eben EssigsÃ¤ure aus und lÃ¤ÃŸt unedles Metall in der Umgebung flott korrodieren.

Ich habe etliche Schrauben (ehemals schwarze Spaxschrauben) wegschmeissen mÃ¼ssen, weil diese offen neben einer leergedrÃ¼ckten Siliconkartusche lagen.

Macht bitte den Test und denkt an die Schwingspule. (gerade wenn diese aus Aluminium sein sollten).

Als Alternative wÃ¼rde ich Wasservernetzendes Silicon verwenden.
Es stinkt nicht, ist nicht korrosiv und vernetzt mittlerweile genau so gut, wie die Essig-Variante.

Wenn ich etwas empfehlen kann, dann ist es auf jeden Fall das Zeug von PCI.
Ist zwar teuerer als die Baumarkt Hausmarken aber es lÃ¤ÃŸt sich sehr gut verarbeiten.

Gutes gelingen.

Verfasst am: Do Okt 09, 2008 9:16 pm (Kein Titel)

Bitte sowas auch mal hier rein kopieren:

http://www.audiovideoforum.de/viewtopic.php?p=28948#28948

Machen leider noch zu wenige Leute!

Danke! smile

Verfasst am: Fr Okt 10, 2008 1:54 pm (Kein Titel)

Als "auffÃ¼ller" zwischen Korbrand Unterseite und ausgefrÃ¤ster FlÃ¤che (MDF) empfehle ich BUTYL-Kautschukband :
http://www.teroson-bautechnik.de/int_henkel/teroson_bautechnik/binarydata/downloads/TM_81.pdf

Verfasst am: Di Okt 14, 2008 9:44 pm (Kein Titel)

Guten Abend

Leider hÃ¤ngt das ganze hier z.Z an der OberflÃ¤che fest,Hochglanz schwarz ist eine Lackierung die ohne Lackierkabine nicht zu machen ist.
Habe heute in einer bekannten Lackierwerkstatt in Worms Lackiererei "Muss" angefragt bin mal gespannt was daraus wird.Manfred ist sich wohl nicht ganz im klaren welches Finisch sein Paar haben soll ...bzw. ob er probiert zu Ã¼berziehen.

Soweit sogut ...... glatt laufen tun solche Projekte eh nie aber wir geben nicht auf.Falls jemand eine gute Adresse im Kreis Worms fÃ¼r Lackierer hat die qualitativ zu empfehlen sind,kÃ¶nnte nicht schaden.Man dankt.Ab gehts...

Gruss Armin

Verfasst am: Do Okt 16, 2008 8:11 pm (Kein Titel)

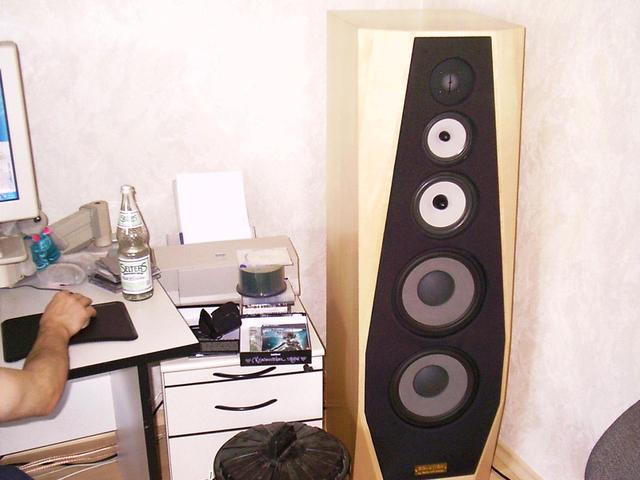

Hier gibts zwar momentan nichts neues,jedoch Das ist meine alte

Klanglich sind Sie bei einer I3 einzuordnen was ich kurz bei Manfred hÃ¶rte sind die von der Abstimmung sehr Ã¤hnlich.

Tja da warn wir noch jung und es konnte nicht gross genug sein.Mittlerweise stehn die auf Spikes,damals fehlte noch der Fuss.
Ich glaube Manfred wÃ¤re stolz auf mich wenn ich ihm verraten wÃ¼rde das die Frontplatte aus 4 mal 25 mm Multiplex besteht.Gott die SchrÃ¤gen habe ich damals u.a mit Handhobel herrunter gestossen.Habt ihr schonmal Multiplex Hirnkante gehobelt sags euch ...... Himmel war ich damals fertig das weis ich noch. Rolling Eyes

Verfasst am: Fr Okt 17, 2008 10:25 am (Kein Titel)

Servus ...ich steh gerade ein bisschen auf dem Schlauch.....

deine Solution..sind das orginal Zoller Lautsprecher ??

Wenn ja was machste mit denen wenn deine 4 er fertig ist ?

Gewicht ? Zustand ?Alter ?...............

GrÃ¼sse vom ULTIMATE SOLUTION CENTER

Verfasst am: Fr Okt 17, 2008 10:53 am (Kein Titel)

Servus Bonedaddy

ja klar sind das original "Manfred Zoller" Focal BestÃ¼ckung.Alter rechne mal 5 Jahre,Gewicht locker 100 KG aufwÃ¤rts.
Die Frontplatte alleine sind 4 25 er Multiplexplatten.Meine ma...Deckel war auch aufgedoppelt.Leider habe ich die bereits meinem Schwager fÃ¼r 1000.- Euro Schmerzensgeld Ã¼berlassen,wenn ich mehr Geld hÃ¤tte z.Z wollte sie ihm eigentlich schenken.Zustand ist selbstverstÃ¤ndlich tadellos.Dachte nur stell mal Bilder meiner alten Jolle ins Forum.Hat mich interessiert was andere davon halten.OberflÃ¤che ist Ã¼brigens "Hard Mable" oder amerikanisches Ahorn sollte ein gelÃ¤ufiger Begriff sein.

Verfasst am: Fr Okt 17, 2008 1:13 pm (Kein Titel)

sehr schÃ¶n umgesetzt....
das ist Ã¼brigens die SolutionII mit PolyglassTreibern ca 1990-1995.

Ich wÃ¼nschte die anderen wÃ¼rden auch mehr "wagen". Der Daniel und Marko haben es vorgemacht, seklbst Laien kÃ¶nnen beachtliches erreichen. Man muss halt viel Zeit investieren... Aber das finde ich auch gut fÃ¼r die Identifikation mit den geschaffenen SchÃ¤tzen.
Ich kÃ¼mmer mich das es auch gut klingt, ihr haut rein, die bestverarbeiteten BoxengehÃ¤use zu realisieren.

Wer mal was exotisches realisieren will (siehe auch acousticas Ideen), bekommt von mir jede UnterstÃ¼tzung, im Zweifel stimme ich euch die Weichen individuell ab, dazu muss ich die Boxen aber 2-3 Wochen beim mir stehen haben.

Verfasst am: Sa Okt 25, 2008 2:16 pm (Kein Titel)

Tach MÃ¤dels

Hier sind wir auch ein gutes StÃ¼ck weiter gekommen

Imagination 4
Imagination 4
Imagination 4
Imagination 4
Imagination 4
Imagination 4
Imagination 4

Termin mit KW 43. hat sogar noch geklappt.Jetzt fehlen nur noch die Weichen welche Manfred in den nÃ¤chsten Tagen zusammenfummeln wird.Untern Strich bin ich soweit zufrieden aber bildet euch selbst euere Meinung.FÃ¼r Fragen zum Bau stehe ich selbstverstÃ¤ndlich zur VerfÃ¼gung.Technische Fragen solltet ihr euch,wie gehabt,an Manfred wenden.Genauer Bauplan mit StÃ¼ckliste werde ich folgen lassen,damit man ohne langens suchen stichhaltig nachvollziehen kann wie gebaut wird.

Gruss Armin

P.S

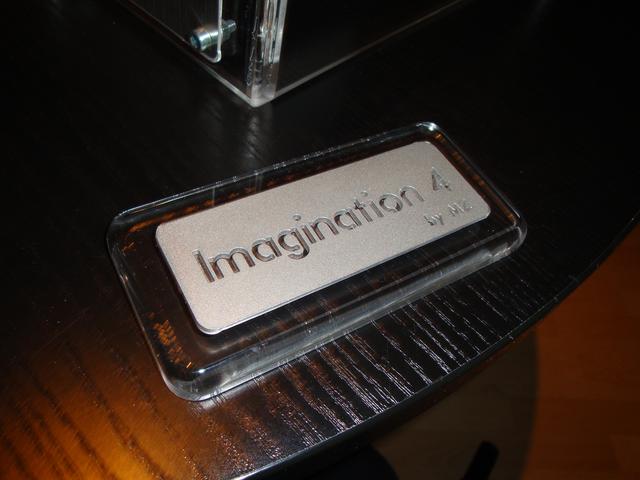

achja die Schilder am Fuss sind Ã¼bringens von "Lurvig" Andreas hier aus dem Forum,der Plexiglaseinsatz dafÃ¼r.....nunja ich musste etwas spielen,das ist sagen wir die "persÃ¶nliche Note" biggrin

ich hoffe damit verstosse ich nicht gegen Urheberrechte tongue

Verfasst am: Sa Okt 25, 2008 4:22 pm (Kein Titel)

Hallo Armin

Das sind ja affengeile LS geworden.
Das Plexiglas GehÃ¤use fÃ¼r das BÃ¤ndchen, ist richtig stark. respekt

Gruss Gunar

Verfasst am: Sa Okt 25, 2008 4:28 pm (Kein Titel)

Hy Armin,

da kann ich mich dem Gunar nur anschliessen, so gefÃ¤llt mir das Design mit den Stangen in der Mitte am besten.
Sind echt Toll geworden musik

Verfasst am: Sa Okt 25, 2008 11:18 pm (Kein Titel)

Hallo Armin,

super Teile.
Die LÃ¶sung mit dem Plexiglas finde ich rattenscharf respekt

Viele GrÃ¼ÃŸe,
Olli

Verfasst am: So Okt 26, 2008 7:25 am (Kein Titel)

Hallo Armin,

Gratulation - sieht wirklich super aus!! respekt

Ich kann es kaum erwarten, bis die Lautsprecher bei Manfred wieder "hÃ¶rbar" sind, denn obwohl zur Zeit (eigentlich) andere Investitionen anstehen, muss ich diese Lautsprecher einfach hÃ¶ren.

Auch ich finde die Plexiglas LÃ¶sung super, bevorzuge allerdings persÃ¶nlich die vorgestellte Variante mit Echtholzeinsatz im Bereich des HT und der Standplatte.

Zum Weichenbau hÃ¤tte ich eine VerstÃ¤ndnisfrage - Manfred hatte die Img 4 doch bereits aufgebaut. Wird diese Weiche jetzt Aufgrund der Optik Ã¼berarbeitet? Soll die Weiche wohlmÃ¶glich hinter Plexiglas sichtbar eingebaut werden?

Von mir - top

Verfasst am: So Okt 26, 2008 8:42 am (Kein Titel)

Ersteinmal danke an alle fÃ¼r das Lob,da lacht das Herz smile

Verfasst am: So Okt 26, 2008 8:42 pm (Kein Titel)

Die Solutions sind wirklich sehr schÃ¶n. Kenne den Klang der Polyglassversion sehr gut, Sind die BÃ¤sse original?
Wegen der Farbe.
WÃ¼nsche dir noch viel VergnÃ¼gen und Erfolg beim Bau und hoffe die Imag4 gefallen dir noch besser.

Verfasst am: So Okt 26, 2008 10:05 pm (Kein Titel)

Hallo Jonas

Manfred meinte das wÃ¤re eine Spezial Version der Solution II,kein Plan was da Original.......weis nur das die BestÃ¼ckung damals 4000.- Euro gekostet hat und ich die Kisten zusammen genagelt habe ......und die bald mit dem Sackkarren in den 3 Stock mÃ¼ssen boese

Verfasst am: So Okt 26, 2008 11:08 pm (Kein Titel)

Verfasst am: Di Okt 28, 2008 12:59 am (Kein Titel)

Das GehÃ¤use aus Plexiglas finde ich rattenscharf!

Das wÃ¤re mal was fÃ¼r die Frequenzweiche....
Wie hast du das GehÃ¤use den gebaut und mit welchen Materialien (sÃ¤gen, kleben,....)?

GruÃŸ Thorsten

Verfasst am: Di Okt 28, 2008 8:59 am (Kein Titel)

Hallo Thorsten

das HochtÃ¶nergehÃ¤use,wurde gesÃ¤gt,die kanten Ã¼ber die Abrichte gezogen dann sind die schon recht glatt braucht man aber nicht unbedingt,erspart nur Arbeit.

Eingelassen wurde mit der OberfrÃ¤se im FrÃ¤stisch.Hier ist sehr viel FingerspitzengengefÃ¼hl gefragt,und vor allen immer kleine StÃ¼cke vornehmen beim einsetzen sonst springt der ganze Mist sehr schnell.Hierbei sollte man sich viel Zeit nehmen und vorsichtig mit den Fingern,das sind sehr kleine Teile.Einpassen sollte man sehr gefÃ¼hlvoll und vorallem mit Schieblehre.

Hat man das alles liebevoll gefertigt kommt das was am meisten irre

Spass macht das schleifen und polieren der Kanten.Hierbei geht man folgendermassen vor.Erster Schliff 320 bis SchlÃ¤ge und Vertiefungen entfernt sind.Ist das vollbracht wasserschleifen....ich habe 6oo er Papier genohmen.Ist auch dieser Arbeitsgang vollendet .....Kanten mit Plexiglaspoliermittel nochmals polieren.Das macht man mit Baumwolllappen und der Paste.Alternativ ....habe ich erst spÃ¤ter herausgefunden.....kann man Exterschleifer mit Lammfellscheibe einspannen...also umdrehen irgendwie einspannen,... und darauf hervorrangend polieren.

Das Ergebniss wird eine,falls ihre die Geduld besitzt,absolut durchsichtige hochpolierte Kante sein.

Achja die Kanten sind gerundet mit 4 mm Radius (war zum Zeitpunkt als ich bei Manfred die Bilder machte noch nicht so )und ebenfalls poliert wie sich das gehÃ¶rt und das ganze GehÃ¤use mit Lichtkleber verklebt.Hier empfehle ich unbdedingt vorher eine ProbestÃ¼ck zu kleben das ist nicht ohne.

Wie ihr euch sicher denken kÃ¶nnt ist das ein ganz schÃ¶ner Akt...fÃ¼r die zwei HochtÃ¶nergehÃ¤use mit verkleben einpassen und perfekt polieren.....sollte man.....wenn bereits mit dem Material Erfahrung gesammelt wurde lockere 10 -15 Stunden einplanen.

Gruss ArmiN

Verfasst am: Di Okt 28, 2008 12:18 pm (Kein Titel)

Hallo und danke fÃ¼r deine Informationen.
Hab mir schon gedacht, dass es viel Arbeit wird.....aber das ist es mir Wert.

Ich werde mal zu Hause mit einem ReststÃ¼ck Ã¼ben.
Das Bild einer Weiche im PlexiglasgehÃ¤use lÃ¤ÃŸt mich nicht mehr los. smile

In welcher StÃ¤rke hast du das Material denn genommen?

GruÃŸ Thorsten

Verfasst am: Di Okt 28, 2008 1:22 pm (Kein Titel)

Ehrlich .............ich hÃ¤tte es nicht viel besser bauen kÃ¶nnen !!!

Klasse Arbeit !

Stell die 4 er mal neben eine BW..........800er...hohoho !!

Viele GrÃ¼sse

Ps. von mir kommt bald auch WAS ( Hochglanz schwarz-One Box..spezial )

dauert noch etwas (keine 4 er )

Verfasst am: Di Okt 28, 2008 2:35 pm (Kein Titel)

Verfasst am: Di Okt 28, 2008 3:05 pm (Kein Titel)

uii die sind echt mal klasse geworden. Sehr schÃ¶ne Arbeit.
Die Schilder muss ich mir auch mal besorgen. Klasse. Das mit dem Plexiglas ist echt mal ne klasse Idee. SchÃ¶n das alles geklappt hat.

Verfasst am: Di Okt 28, 2008 4:10 pm (Kein Titel)

Liest du meine Gedanken Armin???

Ich wollte Manfred auch schon fragen, ob das Probleme macht in der NÃ¤he der Weiche mit Lichtern zu arbeiten. lol

Das sieht mit Sicherheit einfach nur Rattenscharf aus! smile

Verfasst am: Di Okt 28, 2008 6:54 pm (Kein Titel)

Bitte nicht blau!
Es gibt eine schÃ¶ne Farbe:
Warm weiÃŸ nennt sie sich.

Nach einer weile nervt blau nur noch, kenne das von meiner Phono Stufe, gleich im Doppelpack: Netzteil + VerstÃ¤rker.

Verfasst am: Di Okt 28, 2008 8:34 pm (Kein Titel)

Hier kleiner Anreiz Plexiglasteile zu integrieren

Imagination 4 polieren bis der Doctor kommt

Verfasst am: Di Okt 28, 2008 9:27 pm (Kein Titel)

Wow, sieht echt klasse aus! zustimm

Verfasst am: Di Okt 28, 2008 10:50 pm (Kein Titel)

da bringst jetzt aber einige zum sabbern.... lol devil

Verfasst am: Mi Okt 29, 2008 12:25 am (Kein Titel)

Na ja, gesabbert hab ich noch nicht.
War aber nicht weit weg davon. biggrin

Ich hab noch ne Frage zum Verkleben des Plexiglases.
Womit wird das gemacht und werden die KlebeflÃ¤chen auch durchsichtig?
